產品名稱
|
光伏PV組件紫外試驗箱|光伏PV組件紫外實驗箱
|
|
產品用途
|
光伏組件紫外老化試驗箱主要規定了光伏組件暴露于紫外幅照環境時，考核其抗紫外幅照能力的試驗，本試驗適用于評估儲存聚合材料和保護層等材料的抗紫外幅照性能
|
|
箱體結構
|
設備采用國內首創新外型設計，使設備外觀整體美觀大方；
內室材料使用拉絲SUS304B板，具有耐酸、耐腐蝕易清洗特點；
樣品架可根據需要調節上下的位置；
根據歷史經驗專業設計實驗設備以來，具有合理的風道循環系統，使得箱體內 溫濕度達到最高均勻性；
試件與燈表面平行面距離：最中達到樣品測試波長要求 (試件臺高度可調)
|
|
控制系統
|
光伏組件紫外老化試驗箱溫度系統控制方式：通過強制循環通風，平衡調溫法（BTC）。該方法，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡； 空氣加熱方式：采用優質鎳鉻絲加熱器,材質好具有耐腐耐濕效果,同時速度反應大大超于加熱管效率;
|
|
符合標準
|
光伏組件紫外老化試驗箱可滿足：光伏（PV）組件紫外試驗GB/T19394—2003/IEC61345：998和GB/T2423.24-9模擬地面上的太陽輻射試驗方法。
|
|

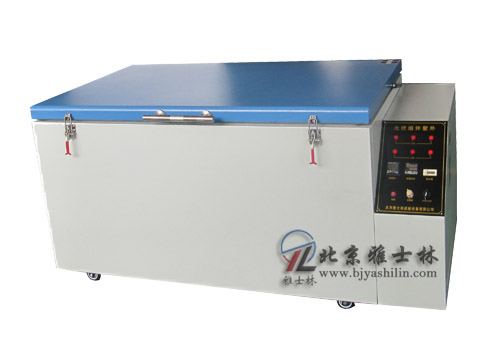

產品圖片
|
|
|
型號
|
TZN-X
|
|
性能指標
|
外形尺寸
|
1800×1000×1000mm
|
|
有效輻照區域
|
800×1000mm
|
|
組件表面溫度
|
60℃
|
|
溫度波動度
|
±2℃
|
|
溫度解析度
|
0.1℃
|
|
燈的中心距離
|
70mm
|
|
照 度
|
組件測試面產生均勻度為±15%
|
|
控溫方式
|
PID自整定控溫方式
|
|
風 速
|
0.5~1.0m/M
|
|
波 長
|
280~320nm
|
|
光 源
|
美國進口Q-PANLUVA和UVB
|
|
控制系統
|
溫度系統控制方式
|
通過強制循環通風，平衡調溫法（BTC）。該方法，控制系統根據設定之溫度點通過自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡
|
|
空氣加熱方式
|
采用優質鎳鉻絲加熱器材質好具有耐腐耐濕效果同時速度反應大大超于加熱管效率
|
|
溫度控制器
|
原裝進口富士數顯溫度控制器
|
|
循環系統
|
日本進口蝸牛式風機，特點噪音低，效力高；不銹鋼多翼式離心風輪，單循環，設備自身產生臭氧時具有氣功能把臭氧排到室外
|
|
電源
|
AC220V 50HZ 總功率：約4KW
|
|
附件
|
樣品擱板1件、燈管6只、照度計1臺
|
|
安全保護
|
安全可靠的接地保護裝置；工作室超溫保護；加熱器短路、過載保護
|
|
